TG-F型机箱

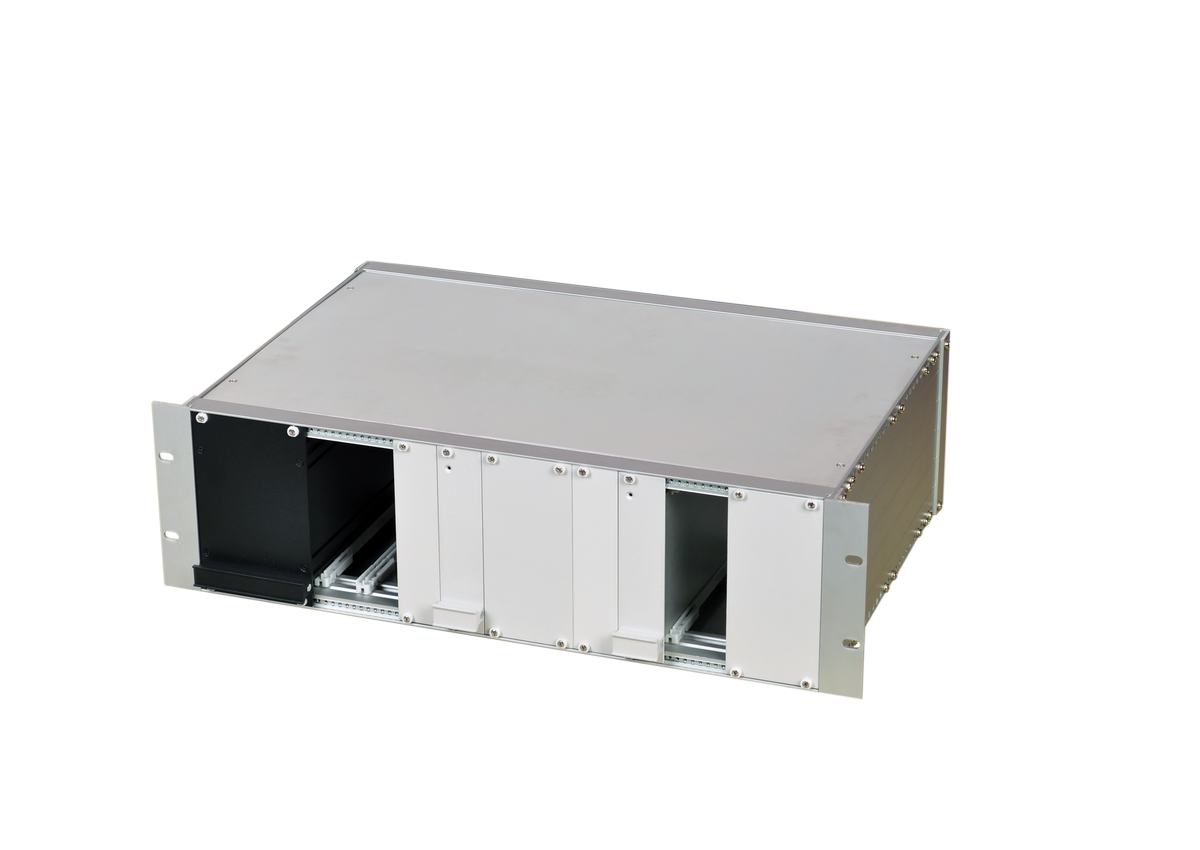

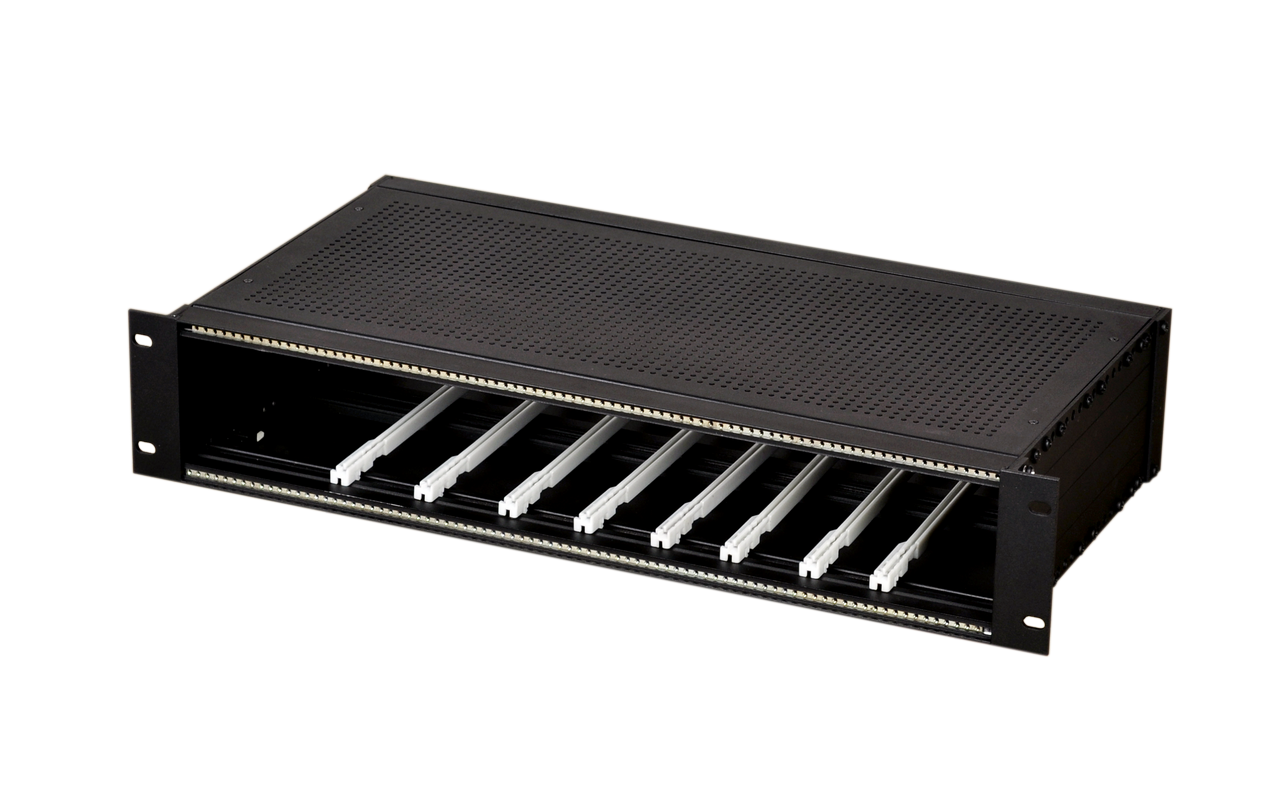

TG-F型机箱 产品简介：F型机箱适用于装架式的仪器设备，机构荐股，具有很好的承载力，可做插箱使用。
TG-F型机箱 产品简介：F型机箱适用于装架式的仪器设备，机构荐股，具有很好的承载力，可做插箱使用。
说明：
安装凸缘外侧宽度尺寸（包括安装支架在内）是482.6mm（19英寸）,故将其定义为19英寸系统。
宽度
安装凸缘(包括螺钉)后面的全部宽度最大尺寸为449mm，插箱内的宽度以HP作为单位，1HP=5.08mm（2/10’’表中为标准机箱尺寸仅供参考，部分与实际略有误差）。
高度
机箱的高度以U作为单位1U=44.45mm，
深度
标准没有明确规定的插箱的总深度，具体的尺寸取决于电路板的深度，后连接尾针或后输入输入插件的大小。
一个槽位是由几个水平HP单位构成，或在具体的应用中给予定义。
一个板式插件由一个配置有前面板和连接器电路板组成，前部插箱内尺寸与后接插箱的尺寸互相镜相对称。
一个合式插箱通常是将大量元器件或多个电路板安装在盒子。

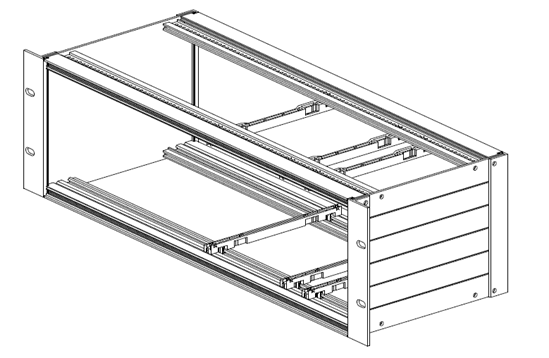

结构图：

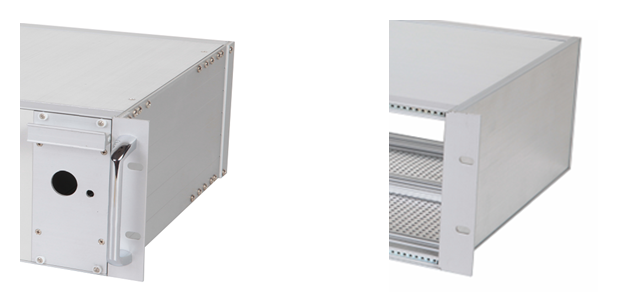

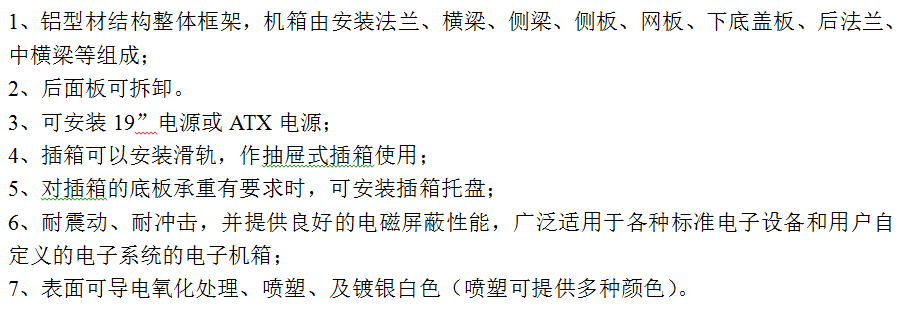

结构组件：

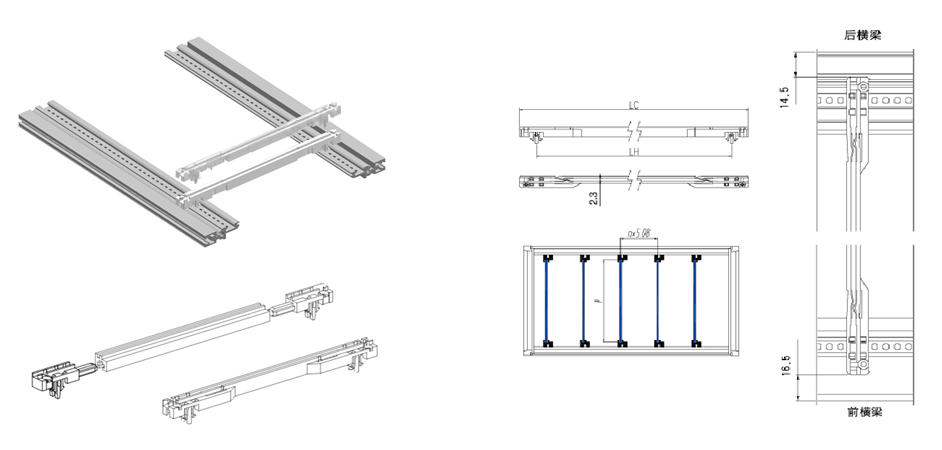

标准板卡与导轨连接方案：

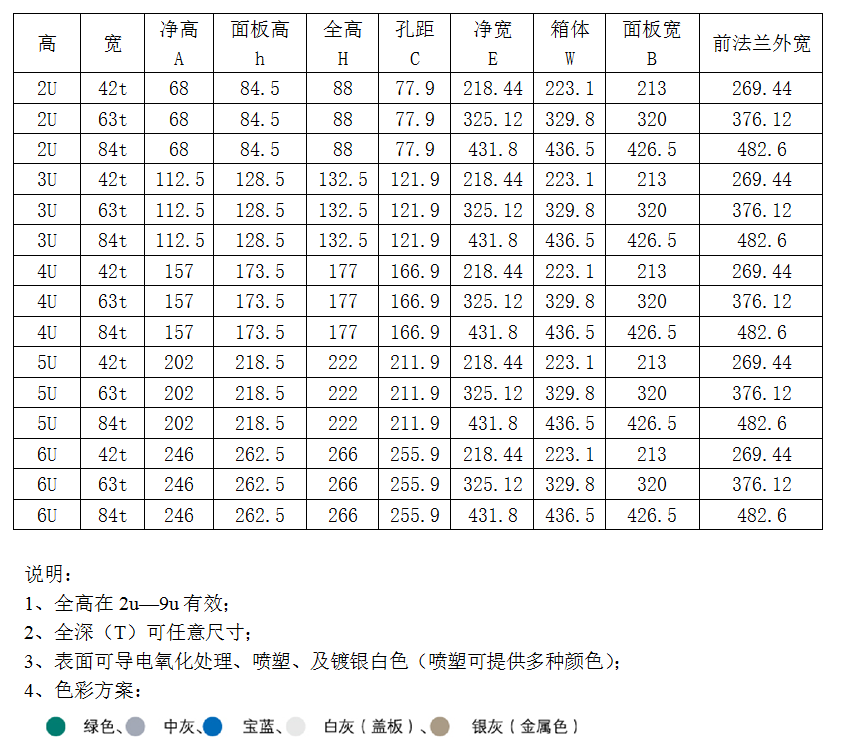

订购信息：
